详细内容

此产品主要用于电力系统的计量及远动机房等

1. 性能参数

·传输速率：300、600、1200bps

·调制方式：移频键控（FSK）

·协议标准：中国电力 DL、Bell、ITU

·工作方式：全双工；四线

·输出阻抗：600Ω

·传输线路：专线，电话线

·发送接收电平：发送0 到-10db 连续可调；接收0 到-40db

2、微调电位器

微调电位器主要是用来调节发送或接收电平，逆时针调节增益减小，灵敏度降低，反之增强。用户可根据线路质量适当调节微调电位器。

3. 拨码开关（CN1）

5 – 1位: 频率/速度设置,详见下表, High为1, Low为0

频率/速度设置表

出厂默认设置为拨码开关位置10010，速率1200bit/s中心频率1700Hz。

出厂默认设置为中心频率1700Hz。

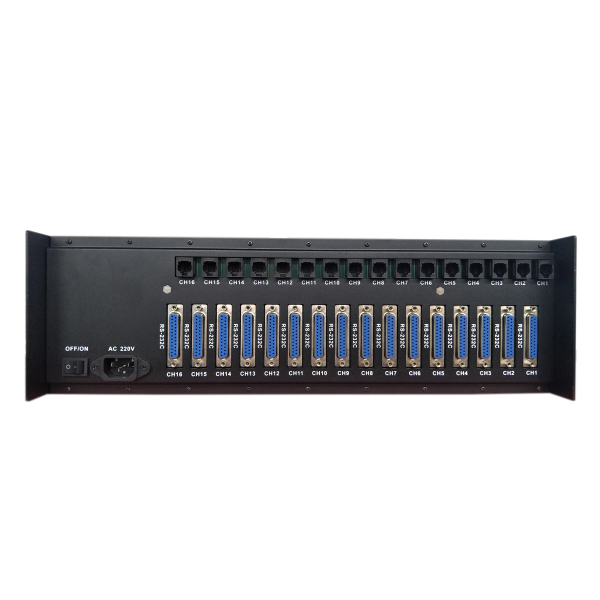

5、机箱接线处电话座：

电话座CH1—CH16采用四芯制电话线，电话座中间两根是发线，外面两根是收线。

6、产品包装：

调制解调器一台、电源线一条、用户手册一本、机柜螺钉1套（4个）、合格证。

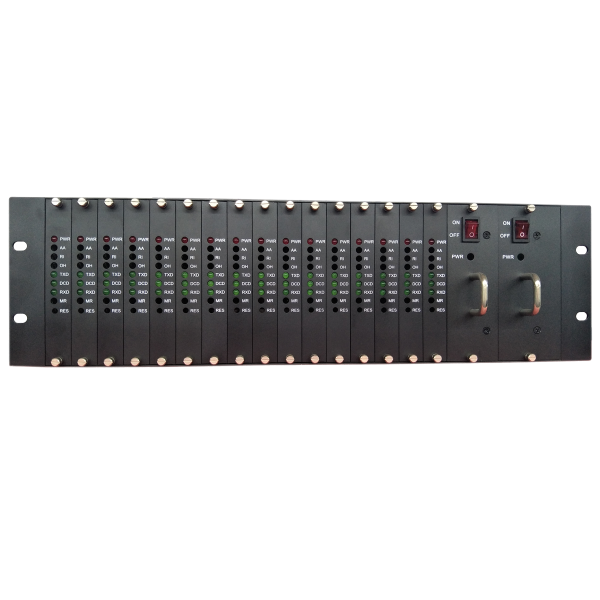

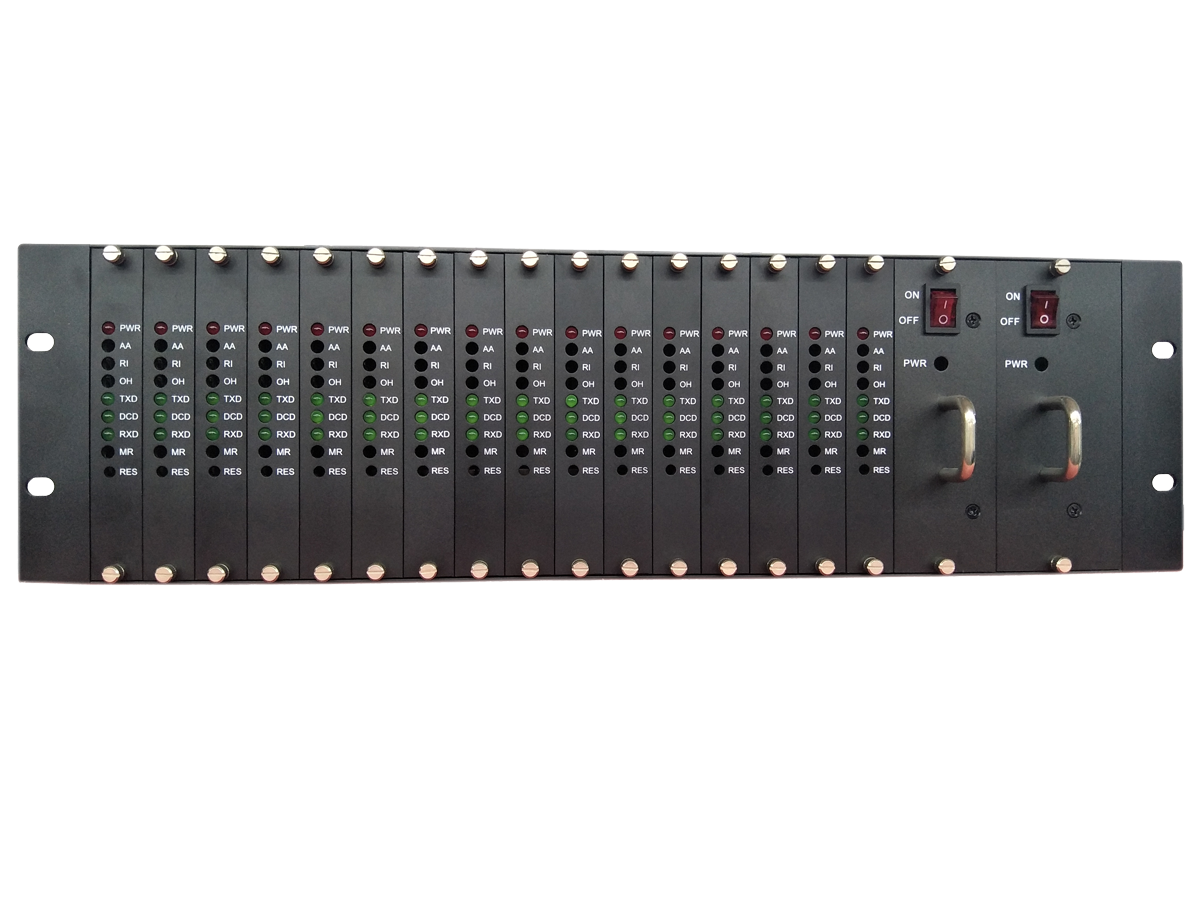

指示灯定义：

已经多年成功在国家电网，南方电网，广东等地投产应用，经使用证明：该产品连接可靠，工作稳定，故障率极低。

注：以上说明我司保留修改的权利，以最新产品为准。
