一．概述

EC80是采用SH-PLC技术，面向行业应用推出的一款工业级载波通信模块，该模块拥有一颗高性能的宽带载波芯片，具有高集成度与高可靠性的特性。EC80使用OFDM调制技术，调制频带可达2~28MHz，物理层最高速率可达240Mbps，内嵌自动中继路由协议，最大支持10 级中继。可传输高清视频、音频信号以及各类数据。

EC80模块作为一个简单易用的透传模块，可为用户缩短开发周期以及降低设计门槛。该模块提供一组以太网接口，用户可以非常容易地将数据通过模块在电力线、同轴线、双绞线等差分类型的线缆上进行可靠传输。可广泛应用于电力设备数据采集、电梯控制与视频监控、充电桩数据采集与监控、楼宇可视对讲、管道及轨道巡检机器人、铁路道岔综合监测、ETC收费站监控、交通灯控制等场合。

二．性能优势

SH-PLC （智能宽带电力线载波技术）相对homeplug AV技术有如下优势：

· 可靠性高：工业级温度设计，支持-40℃~70℃ 温度范围

· 抗干扰性强：在带宽要求不高的应用场合，通过关闭高频信道保证抗干扰性和传输距离；

· 传输距离远：铠装电缆上最长5KM,同轴线上最长2KM；

· 支持中继模式：支持最多10级中继，传输距离可达10KM;

· 带载能力强：单网络最大从节点数512个；

· 功耗低：单机功耗低于2W；

三．模块外形尺寸：

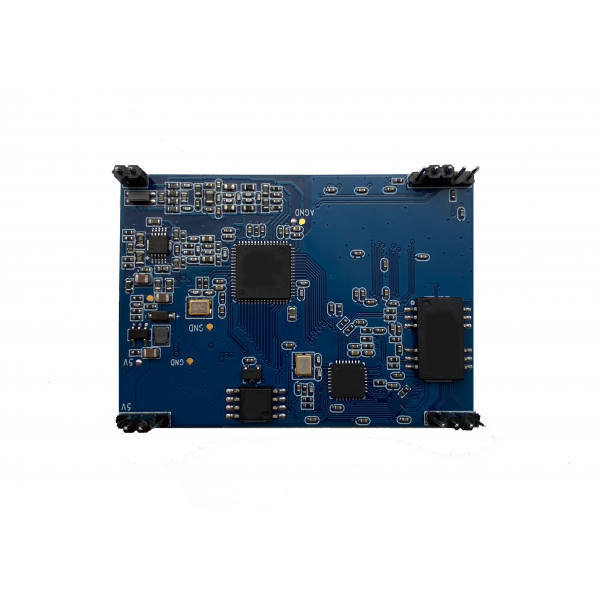

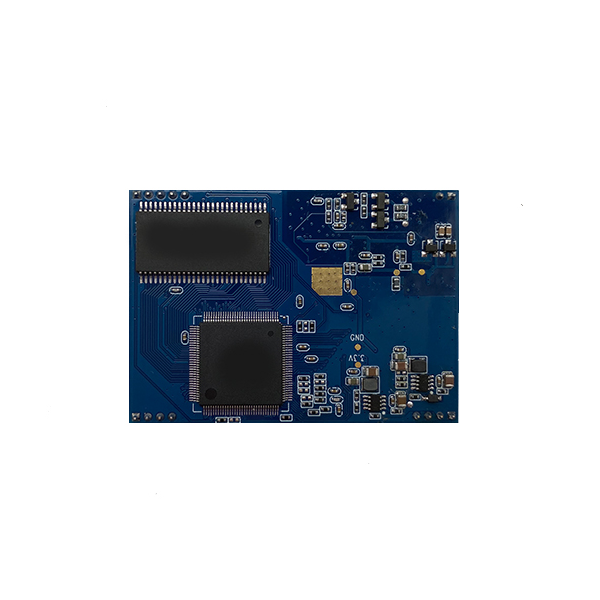

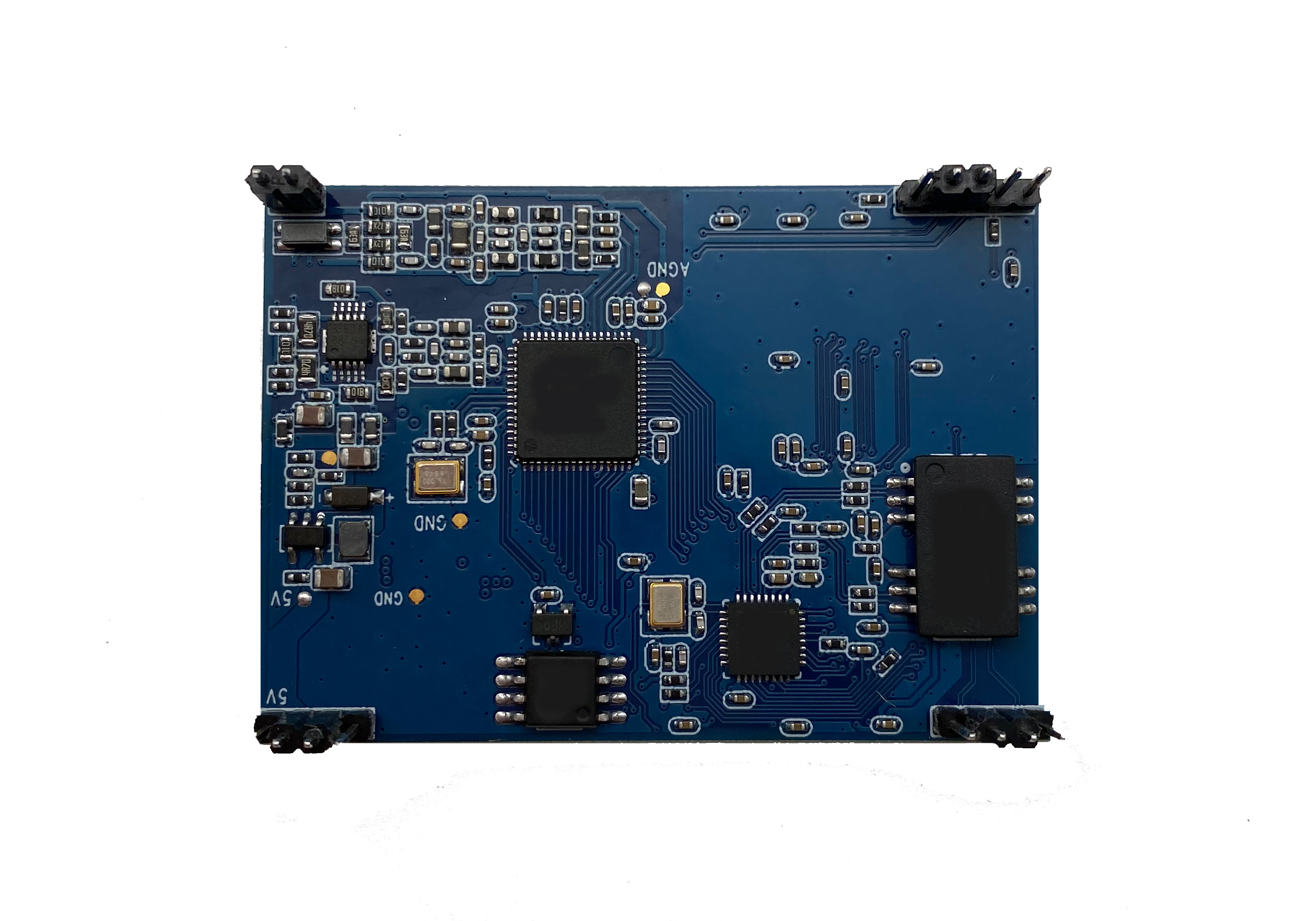

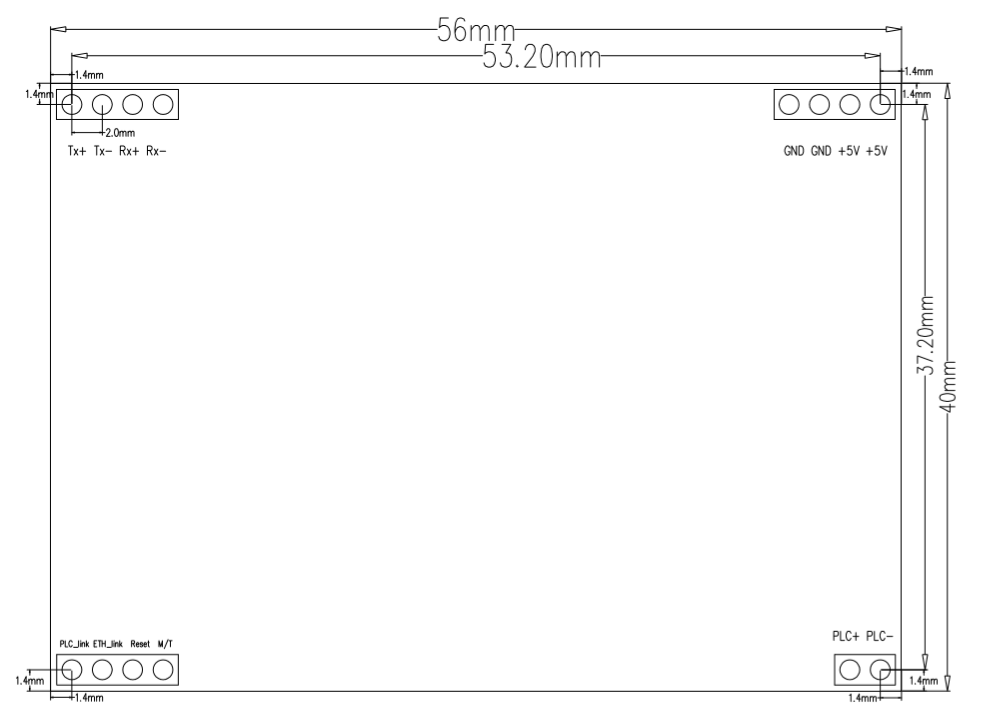

EC80核心模块外形尺寸为56mm X 40mm。对外接口为单排双层镀金排针。排针分布在模块四个角，使焊接后更牢固，适合工业环境。各部分尺寸见图1。

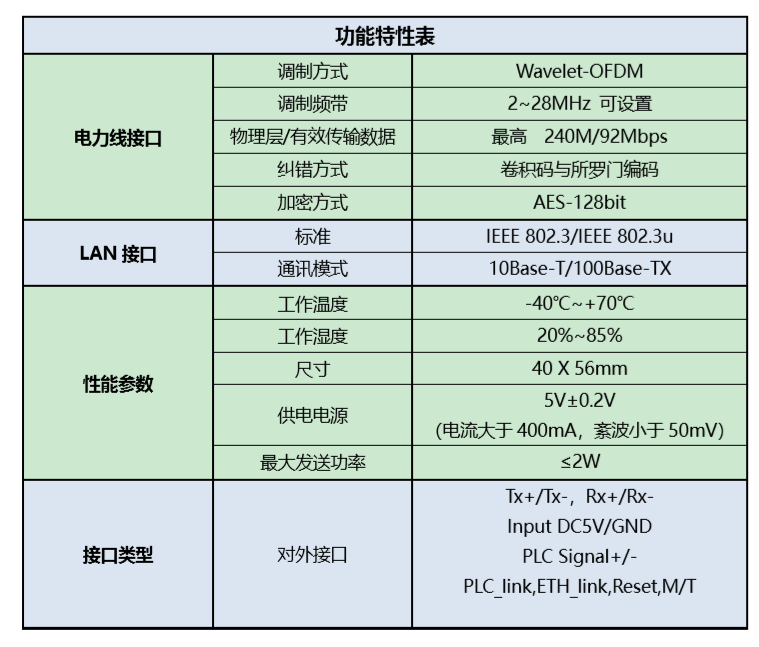

四．模块电气特性：
